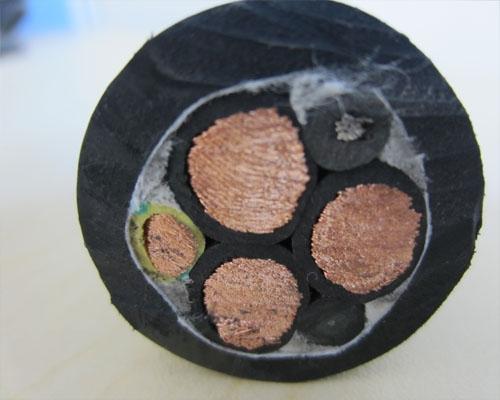

电线电缆由导体、绝缘层、屏蔽层和保护层四部分组成。 （1）导体 导体是电线电缆的导电部分，用来输送电能，是电线电缆的主要部分。 （2）绝缘层 绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离，保证电能输送，是电线电缆结构中不可缺少的组成部分。 （3）屏蔽层 15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。 （4）保护层 保护层的作用是保护电线电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。 污水泵用防水橡套电缆|JHS 一、产品说明 潜水电缆为水下潜水泵用潜水线，供交流电压500V及以下的潜水电机上传输电能用。潜水电缆采用潜水外护套制成。 二、潜水泵电缆更换的方法及注意事项 1、剥去水泵电缆的外层护套及主绝缘层，露出铜线35-40mm，将靠近线芯部分的橡胶修成锥形，把线芯上的氧化层打磨干净，并用酒精（******用盐酸）擦净线芯及待包扎的绝缘层、护套层并使其自然干燥。 2、接头 1）动力电缆 2）聚氯乙烯粘带 3）自粘性丁基橡胶带 4）φ1mm铜线 5）焊锡 6）引出电缆 3、准备好500W电烙铁、松香、焊锡、lmm裸铜线及绝缘带。 4、用裸铜线均匀扎紧电缆线芯，用电烙铁加热、渗锡，要求渗透、渗匀。用锉刀修理平整焊接部分（不允许有毛刺和尖梭），并再次用酒精擦干净待包扎部分，晾干。 5、先用自粘性丁基胶带半迭包三层，并逐步向线芯的外部延伸。包扎时必须把胶带拉伸200％，外层再用聚氯乙烯粘带半迭包三层，也逐步往外延伸，保证包扎部分不短于200mm。 6、三芯电缆接头时应将三个接头位置依次错开一定距离，防止短路。 7、引出电缆为双引缆时的接线方法 1）电缆接完头以后摇测电缆与电机（不加水时）的绝缘电阻，其值不低于150兆欧， 2）电机加满水后再次摇测电机绕组的绝缘电阻应不低于40兆欧 |
